UHP系列产品规格书

UHP 1.2超高清室内“标准分辨率”小间距LED显示屏

产品特点：
1、 黄金比例16:9，实现标准分辨率,点对点全高清显示；
2、 磁吸式模组安装，支持前维护，维护方便快捷，单元箱采用定位柱和限位空对接;
3、 超轻、超薄，超宽视角，视域宽广
4、 高电磁兼容设计标准，低辐射，通过EMC class B实际检测;
5、 符合CCC\FCC\UL\CE\CB安全标准。

模组图片及规格:

参数名称	参数值
模组类型	小间距模组
点间距	1.27mm
封装方式	SMD1010(无面罩)
模组结构	灯驱合一
显示分辨率	120×135
模组尺寸(W×H)	W152.48mm×H171.54mm

规格参数：

	规格名称	单位	参数值
物理参数	箱体模组组成(W×H)		4×2
	像素密度	dot/m²	620001
	箱体尺寸	mm	W609.92×H343.08×D77
	箱体分辨率(W×H)	点	480×270
	扫描方式	Scan	1/27
	箱体平整度	mm	≤0.1
	内弧		0-8°
	防护等级		IP50
	维护方式		模组前维护/电源，系统卡后维护
	箱体材质		压铸铝箱
	箱体重量	kg/panel	7.5
光学参数	单点亮度校正		有
	单点颜色校正		支持
	白平衡亮度	cd/㎡	600
	色温	K	2000K到9500K可调
	水平视角	度	160
	垂直视角	度	160
	发光点中心距偏差		≤3%
	亮度均匀性		≥98%
	色度均匀性		±0.003Cx,Cy之内
	对比度		3000：1
	最大功耗	W/m²	765
	平均功耗	W/m²	255
	电源参数		AC100～240V
处理能力	驱动方式		恒流驱动
	换帧频率	Hz	50/60
	处理深度	Bits	14
	刷新率	Hz	1920(EMC),3840(非EMC)
使用参数	LED灯寿命典型值	Hrs	100000
	工作温度范围	℃	-10℃~+45℃
	存储温度范围	℃	-20℃~+55℃
	工作湿度范围	RH	10~80%RH 无结霜
	存储湿度范围	RH	10~85%RH无结霜

声明：功率仅供参考，规格书如有改动将不再另行通知。

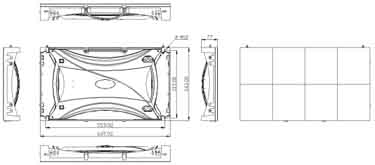

箱体图纸及规格:
